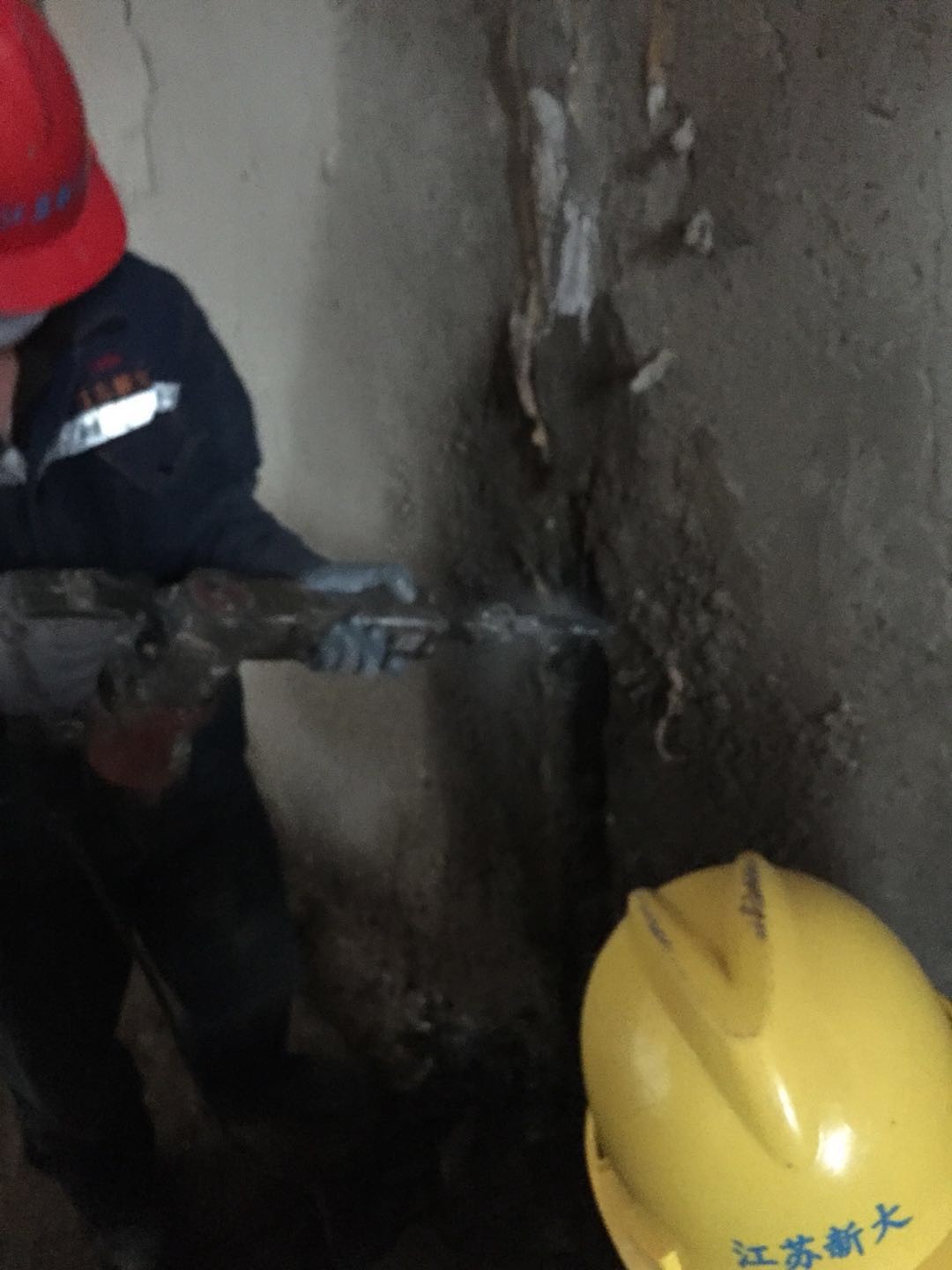

地下室侧墙渗漏是建筑结构中常见的质量问题，其成因涉及设计、材料、施工工艺及环境作用等多方面，且各环节问题可能相互叠加导致渗漏发生。以下从不同维度具体分析其产生缘由：

一、设计层面因素

防水设防等级与构造设计不足

地下室侧墙防水设计需根据地下水位、土壤腐蚀性及使用功能确定防水等级。若设计时未充分考虑场地水文地质条件(如地下水类型、压力分布)，或未针对高水位地区采用多道防水设防(如刚性防水混凝土与柔性防水层结合)，仅依赖单一防水措施，易因局部破损导致整体失效。此外，侧墙与底板、顶板交接处的防水构造(如阴角、阳角处理)若未明确细节要求(如附加层设置、圆弧倒角)，易形成应力集中点，导致防水层开裂。

结构抗裂设计缺陷

侧墙混凝土需通过配筋率、钢筋间距及构造措施(如设置水平温度筋)控制裂缝开展。若设计时未充分考虑混凝土收缩、温度应力或地基不均匀沉降的影响，导致配筋不足或钢筋布置不合理(如钢筋间距过大)，侧墙易出现垂直裂缝或斜向裂缝，成为渗漏通道。此外，外墙厚度设计过薄(如小于250mm)会降低结构刚度，加剧变形开裂风险。

排水系统规划缺失

地下室侧墙外需设置排水盲沟或滤水层，将地下水引至集水井排出。若设计时未考虑场地排水方向或盲沟尺寸不足，会导致墙外水压长期积聚，加速防水层老化;若滤水层材料(如级配碎石)粒径选择不当或反滤包缺失，易因细颗粒流失导致排水通道堵塞，水压升高后突破侧墙防水层。

二、材料层面因素

混凝土自身性能缺陷

侧墙混凝土需满足抗渗等级(如P6、P8)及耐久性要求。若原材料(水泥、砂石、外加剂)质量不达标，或配合比设计不合理(如水灰比过大、砂率过高)，会导致混凝土孔隙率增加、抗渗性降低。此外，混凝土早期养护不足(如未覆盖保湿或养护时间过短)会加剧收缩裂缝的产生，尤其是蒸养或高温浇筑时，表面水分蒸发过快易形成塑性收缩裂缝。

防水材料选择不当

柔性防水卷材或涂料的性能需与工程环境匹配。例如，在酸性或碱性土壤环境中，若选用耐腐蚀性差的材料，易因化学侵蚀导致粘结失效或老化开裂;在寒冷地区，若材料低温柔韧性不足，会因冻融循环破坏防水层;在潮湿基面条件下，若未选用湿铺法卷材或反应型涂料，会导致防水层与混凝土脱粘。此外，不同材料之间的相容性(如卷材与基层处理剂、涂料与增强层)若未验证，可能导致层间剥离。

止水材料质量缺陷

施工缝、变形缝处需采用止水钢板、橡胶止水带或遇水膨胀止水条等材料。若止水材料质量不达标(如止水钢板厚度不足、止水带伸长率低或耐老化性差)，或未按规定位置安装(如止水钢板未居中、未满焊，止水带未固定牢固)，会导致结构变形时止水失效，地下水沿接缝渗入。

三、施工工艺因素

混凝土浇筑与振捣问题

侧墙混凝土需分层浇筑、连续施工，并采用插入式振捣器充分振捣。若浇筑过程中出现冷缝(前层混凝土初凝后浇筑后层)，或振捣不密实导致蜂窝、孔洞，会形成渗漏通道;若过振则可能导致骨料分离、浮浆层过厚，降低混凝土抗渗性。此外，大体积侧墙未采取温控措施(如埋设冷却水管、分层分段浇筑)，会因内外温差过大产生温度裂缝。

防水层施工缺陷

基层处理不当：柔性防水卷材需在干燥、平整、坚实的基层上施工，若基层未清理干净(如存在浮尘、油污、疏松混凝土)或含水率过高(超过卷材施工要求)，会导致卷材空鼓、粘结不牢;若基层强度不足(如起砂、开裂)，会因基层变形拉裂防水层。

施工工艺偏差：卷材搭接宽度不足或未采用热熔法充分粘结，易在接口处渗水;涂料涂刷不均匀、厚度不足或未形成连续膜层，会因局部薄弱点导致渗漏;采用机械固定法时，若固定点间距过大或未密封处理，地下水会沿固定件渗入。

成品保护不足：防水层施工完成后，若未及时回填或覆盖保护层(如挤塑板、砌体保护墙)，或后续工序(如钢筋绑扎、模板安装)中破坏防水层(如电焊火花烧穿卷材、重物砸压涂料层)，会导致渗漏隐患。

施工缝与后浇带处理不当

施工缝凿毛与清理：施工缝需在混凝土浇筑前凿毛、清理并涂刷界面剂，若未按规定处理(如凿毛深度不足、浮浆未清除)，新老混凝土结合面会形成渗水通道;若界面剂涂刷不均匀或未及时浇筑混凝土，会导致粘结失效。

后浇带浇筑时机与材料：后浇带需在两侧混凝土龄期达到设计要求(通常为60天)后浇筑，并采用补偿收缩混凝土(如添加膨胀剂)，若提前浇筑或混凝土配合比不当(如膨胀剂掺量不足)，会导致接缝处开裂;若后浇带两侧未设置止水钢板或止水带，地下水会沿接缝渗入。

穿墙套管与预埋件处理缺陷

穿墙套管(如水电管线、通风管道)需在混凝土浇筑前预埋，并设置止水环或遇水膨胀止水圈。若套管位置偏移、止水环未满焊或套管与管道间未密封处理(如采用沥青麻丝填塞、柔性密封胶封堵)，地下水会沿套管与混凝土间隙或管道周边渗入;预埋件(如铁件、支架)若未做防腐处理或未与混凝土可靠连接，会因锈蚀膨胀拉裂混凝土。

四、环境与地质因素

地下水位波动与水压变化

地下水位季节性变化或周边用水(如降水、管道渗漏)会导致侧墙承受的水压力改变。若防水层耐压能力不足，高压水会通过混凝土微裂缝或施工缺陷渗入;若地基承载力不足导致不均匀沉降，会拉裂侧墙混凝土或破坏防水层，形成渗漏通道。

土壤腐蚀性作用

土壤中的氯离子、硫酸盐等化学物质可能腐蚀混凝土或防水材料。例如，氯离子会破坏钢筋钝化膜，引发锈蚀膨胀导致混凝土开裂;硫酸盐会与混凝土中的氢氧化钙反应，生成膨胀性产物破坏结构;有机质土壤中的微生物可能分解防水材料中的有机成分，降低其耐久性。

周边荷载与振动影响

地下室侧墙外若存在重型机械作业、车辆通行或邻近基坑开挖，会引发地基振动或附加应力，导致侧墙混凝土开裂或防水层脱开。例如，基坑支护结构失效可能引发周边土体位移，拉裂侧墙与底板交接处;长期振动会导致防水卷材与基层粘结松动，形成渗水通道。

回填土质量与压实度不足

侧墙外回填土需采用透水性好的材料(如级配砂石)并分层夯实，若回填土含水量过高(如淤泥质土)或压实度不足，会因沉降不均拉裂侧墙或防水层;若回填土中混入建筑垃圾或尖锐物，可能刺破防水卷材或保护层，导致渗漏。

江苏新大高空工程有限公司专业提供地下室堵漏、污水池堵漏、隧道堵漏、管道堵漏、伸缩缝堵漏、电梯井堵漏等服务。公司不仅具有精湛的技术水平，更有良好的售后服务和优质的解决方案，欢迎来电洽谈!
